Construire son antenne PT27
Lors des phases d’émission, dans l’émetteur, l’antenne, les radians et le câble coaxial, circulent des courant haute fréquence de forte intensité ! Afin d’éviter tout risque d’électrocution, il est indispensable d’éviter tout contact avec ceux-ci. En cas d’installation fixe (au coin des chefs par exemple), il peut être prudent de baliser une zone de protection autour des dispositifs radioélectriques.

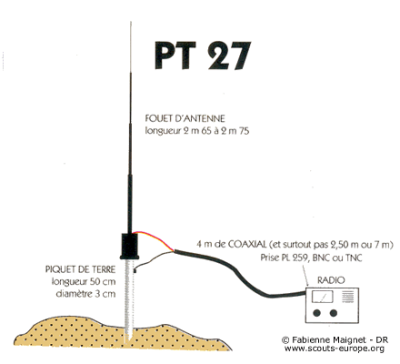

L’antenne PT27 est l’outil idéal pour obtenir le maximum de l’équipement radio de patrouille. En terrain dégagé, des liaisons de 15 km ou plus sont possibles. Attention : il faut la monter bien verticale et respecter les côtes lors de sa fabrication.
Matériel
- Un étui de film photo en plastique,
- une rondelle de renfort,
- un piquet de terre en acier, aluminium ou cuivre,
- une vis avec pas 5/6 de 18 mm,
- une vis, un contre-écrou et un écrou à oreille (ou papillon),
- de la colle à résine pour fixer l’étui (1) sur le piquet (3) et isoler la vis (4) du piquet,
- du câble coaxial de 50 Ohms (CB) avec deux cosses et une prise pour raccord au poste radio,
- un fouet d’antenne télescopique de type AN45 (surplus militaire) avec filetage à l’embase. D’autres bricolages (morceaux de canne à pêche avec âme métallique…) peuvent aussi être utilisés. Prévoir dans ce cas l’embase adéquate.
Assemblage

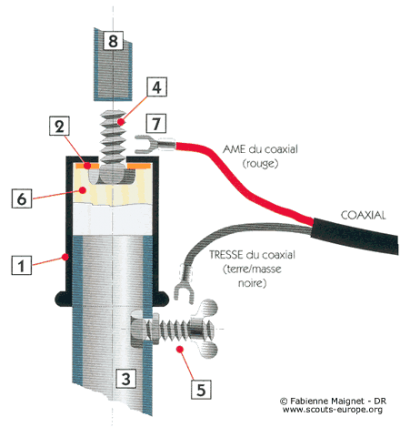

Le dessin ci-dessous te montre comment assembler l’antenne PT27.
