Fabriquer un viseur pour les croquis panoramiques
Le croquis panoramique est un dessin réaliste du paysage qui comporte les indications des localités et des points de repères que l’on retrouve sur la carte topographique. Pour le réaliser correctement tu auras besoin d’un viseur. Voici un modèle simple :
Matériel
- Un carton solide de 30 x 20 cm,
- de la ficelle fine (genre « ficelle à rôti » de cuisine) ou feuille de plastique transparent et feutre indélébile,
- un morceau de ficelle plus solide pour la bretelle,
- fil à plomb (ou petit poids fixé à une ficelle)
Réalisation

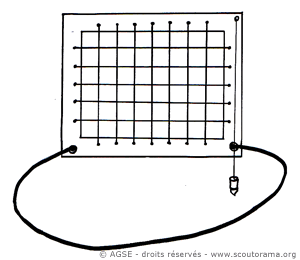

1. Dans le carton percer une fenêtre de 20 x 10 cm.
2. Monter sur ce cadre un quadrillage bien tendu avec une ficelle. Faire des carreaux de 2 x 2 cm. Cela peut être aussi une feuille de plastique sur laquelle un quadrillage a été tracé.
3. Fixer une bretelle sur le cadre (ficelle d’un mètre environ). Cette bretelle que l’on passera autour du cou permet de conserver toujours la même distance entre l’œil observateur et le cadre.
4. Ajouter un fil à plomb fixé d’un côté du cadre pour assurer à ton cadre une bonne position horizontale pendant la réalisation du dessin.
Utilisation

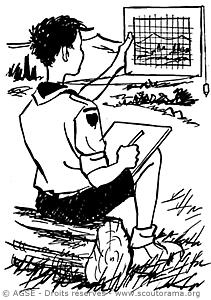

Pour bien travailler, il est utile d’avoir sur les genoux un carton fort ou du contreplaqué pour fixer ton papier à dessin (déjà quadrillé : par exemple des carreaux de 5 x5 cm).
Pour utiliser ce viseur il ne te reste plus qu’à lire cet article sur le croquis panoramique.
