Le quadrillage Lambert
Les coordonnées Lambert permettent de placer un point avec précision sur la carte, en utilisant le quadrillage.
Tracer le quadrillage Lambert
Pour tracer le quadrillage Lambert :
- s’installer sur une grande table, plane, propre et dégagée,
- déplier la carte au 1/25 000e,
- prendre un crayon papier HB bien taillé (jamais d’encre !),
- se munir d’une règle d’au moins 30cm,

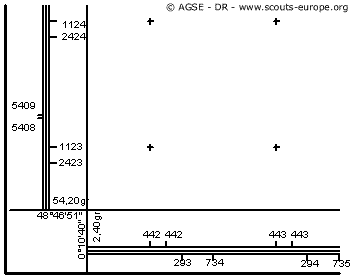

- rechercher les petites croix dessinés tous les quatre centimètres sur la carte,

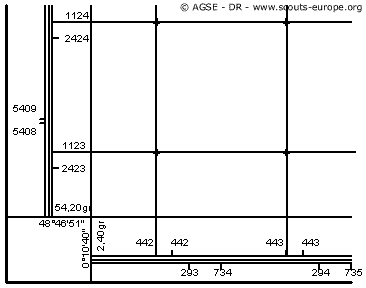

- relier soigneusement ces croix entre elles pour former un quadrillage bien régulier,

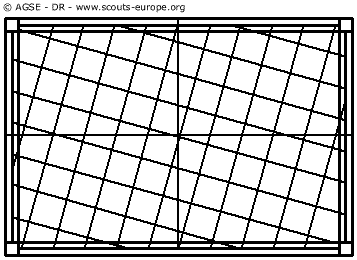

- prolonger bien les traits jusqu’aux amorces qui sont sur le bord de la carte. Seuls les chiffres qui sont dans l’alignement nous intéressent : ne pas s’occuper des autres. Si le quadrillage est penché (vers la droite ou vers la gauche), ne pas s’inquiéter : c’est normal !
Les coordonnées Lambert
Chaque carreau du quadrillage fait 1km de côté. Pour définir les coordonnées, il suffit de préciser le kilomètre de l’amorce du carré suivi du nombre de mètres réels que tu as calculé grâce à l’échelle.

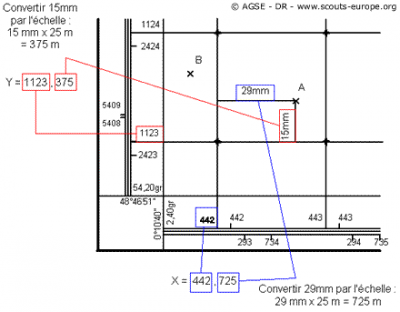

Par exemple, pour une carte au 1/25 000e :
Les coordonnées du point A sont alors les suivantes :
Point A : X = 442,725 et Y = 1 123,375
Il faut être précis au millimètre près sur la carte (c’est à dire à 25m près sur le terrain).
