Relever un gisement sur la carte
Comment relever une direction sur la carte pour ensuite pouvoir suivre cette même direction sur le terrain.
Pour relever un gisement sur une carte, il est nécessaire d’avoir auparavant tracé le quadrillage Lambert en utilisant un crayon à papier et une règle.

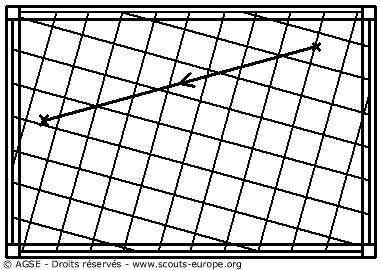

Ensuite, il faut dessiner son trajet, toujours en utilisant un crayon à papier et une règle.
Placer ensuite la boussole le long du chemin à parcourir, en faisant bien attention au sens : la flèche de direction doit indiquer le sens de la marche, sinon il y a un risque de partir exactement à l’opposé de l’objectif !

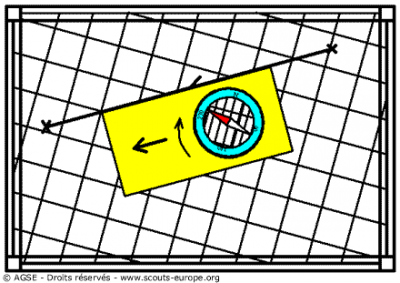

Faire ensuite tourner le cadran de la boussole jusqu’à ce que les traits du fond soient parallèles au quadrillage, Nord vers le haut.
Pour cette opération, il ne faut pas se préoccuper de la position de l’aiguille.

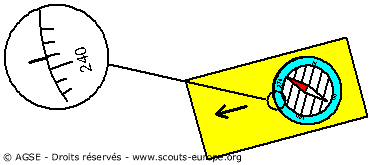

On peut alors lire le gisement en face du repère de la boussole. Ici 242° car la boussole est graduée de 2 en 2.
Pour marcher à la boussole, il faut maintenant transformer ce gisement G en azimut magnétique AM, à l’aide du figuratif.
Pour connaître la différence entre gisement et azimut magnétique, voir la définition des angles de marche.
Pour passer du gisement à l’azimut magnétique, voir tracer le figuratif complet.
Ensuite, il faut convertir un gisement en azimut magnétique.
